30W，单通道，内置自适应升压，H 类音频功率放大器

概述 ANT9921是一款高集成度、内置自适应升压的高效率、高信噪比，具有ALC（防破音）功能的H 类音频功率放大器。在锂电池7.4V供电时，驱动单通道4Ω负载可以输出30W恒定功率。 ALC功能能够自动检测输出失真，动态调整放大器增益，可以避免因为音乐等输入信号幅度过大，或者电池电压波动而引起的输出削顶失真，显著提高音乐品质并且可以提高听感。 AB类工作模式，可以确保在带有收音机功能的应用中无任何干扰。AB/D类切换功能同IC使能管脚复用，应用非常灵活。 ANT9921高达80%的效率可显著提高播放续航，使用较小容量的电池达到同样的播放时间，同时，由于大幅度降低了电池端的放电电流，即使最大功率播放，也不会拉宕机电池，保证电池在整个电压范围内正常播放，不会因为低电池电压导致音质的变化。此外，ANT9921内置过流保护、过热保护功能，确保芯片在各种应用环境中的可靠性，稳定性。

特性 

工作电压：5.6V ～ 12V 

输出功率 30W (4Ω，7.4V，

THD+N=10%，

Class D) 26W (4Ω，7.4V，THD+N=1%，Class D） 

升压+功放综合效率高达 80% 

4 档自适应动态升压，显著提升播放续航能力 

AB 类，D 类工作模式可选 

D 类 ALC 防破音控制 

优异的上、下电 pop-click 噪声抑制 

抖频设计超低 EMI 

全差分电路结构，抗干扰能力强 

内置过热保护，过流保护 

无铅无卤封装，ESOP8 应用 

便携式蓝牙音箱  AI 音箱  拉杆音箱

订购信息

产品型号封装形式器件标识包装方式

ANT9921 ESOP8 ANT9921 编带

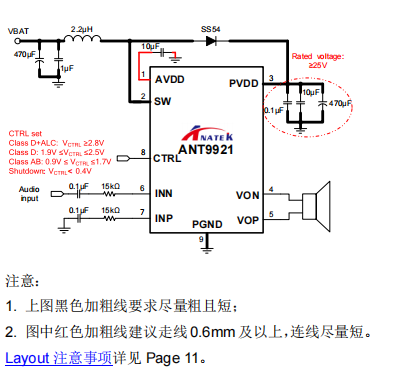

典型应用电路
